绘画动画组件

目录：

1. 球形精灵
2. 画布
3. 图像精灵

球形精灵

可以放置在 画布 上的圆形“精灵”，它可以对触摸和拖动做出反应， 与其他精灵（图像精灵 和其他 球形精灵）及画布的边缘进行交互，并根据其属性值移动。

例如，让一个球形精灵每 500 毫秒（半秒）向画布的顶部移动 4 个像素，您可以将 速度 属性设置为 4 [像素]， 间隔 属性为 500 [毫秒]，方向 属性为90 [度]，启用 属性为真。 这些及其他属性可以随时更改。

球形精灵 和 图像精灵 的区别在于：图像精灵可以通过设置图像文件改变它的外观； 而球形精灵的外观只能改变其画笔颜色 和 半径 属性。

属性

启用

控制球形精灵在其速度非零时是否移动。

方向

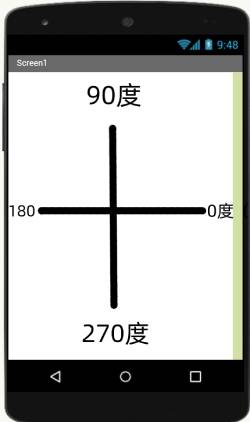

球形精灵 在 x 轴方向上以度数表示的方向，图示如下：

间隔

更新球形精灵位置的时间间隔（以毫秒为单位）。例如，如果间隔 为 50，速度 为 10，则球形精灵将每50毫秒移动10个像素。

中心坐标

(X, Y) 坐标是否是球形精灵的中心，真 表示 (X, Y) 是其中心坐标，假 则表示 (X, Y) 是其左上角坐标。

填充色

球形精灵的颜色。

半径

从球形精灵中心到其边缘的距离。

速度

球形精灵移动的速度。如果 启用 是真，球形精灵每隔间隔毫秒移动的像素数量。

可见性

设置精灵是否可见。

X坐标

球形精灵的水平坐标，随着球形精灵向右移动而增加。

如果属性 中心坐标 为 真，则坐标为 球形精灵 的中心；否则，它是球形精灵的最左边的点。

Y坐标

球形精灵的垂直坐标，随着球形精灵向下移动而增加。

如果属性 中心坐标 为 真，则坐标为 球形精灵 的中心，否则为 球形精灵 的最高点。

Z坐标

球形精灵应如何相对于其他球形精灵和图像精灵分层，编号较高的层位于编号较低的层之前。

事件

被碰撞时(其他精灵)

事件将在两个启用的精灵（球形精灵或图像精灵）碰撞时触发。

请注意，检查与旋转的图像精灵碰撞当前会检查精灵的未旋转位置，因此对于旋转的高窄或矮宽精灵来说，碰撞检查将不准确。

被拖动时(起点X坐标,起点Y坐标,前点X坐标,前点Y坐标,当前X坐标,当前Y坐标)

拖动事件的处理程序。在所有调用中，“起始”坐标是第一次触摸屏幕的位置，“当前”坐标描述当前线段的端点。

在给定拖动中的第一次调用时，“前一个”坐标与起始坐标相同；随后，它们是先前调用的“当前”坐标。

请注意，除非专门调用 移动到指定位置，否则 球形精灵 实际上不会移动到任何地方以响应 被拖动 事件。

到达边缘时(边缘数值)

当球形精灵到达屏幕的边缘时调用事件处理程序。

如果随后使用该边缘数值调用 反弹方法，则精灵将从它到达的边缘开始反弹。

这里的边缘表示为一个整数，表示八个方向之一：

-4：西北	1：北	2：东北
-3：西	边缘数值	3：东
-2：西南	-1：南	4：东南

被划动时(x坐标,y坐标,速度,方向,速度X分量,速度Y分量)

当在精灵上进行猛击手势（快速滑动）时：提供猛击开始的 (x,y) 坐标位置，相对于画布的左上角。

该方法还提供投射的速度（每毫秒像素数）和方向（0-360 度），以及投射矢量的 x 速度和 y 速度分量。

结束碰撞时(其他精灵)

该事件表示一对精灵不再发生碰撞。

被按压时(x坐标,y坐标)

当用户开始触摸精灵时（将手指放在精灵上并停留）：提供相对于画布左上角的触摸 (x,y) 坐标位置。

被松开时(x坐标,y坐标)

当用户停止触摸精灵时（在 被按压 事件后抬起手指）：提供相对于画布左上角的触摸 (x,y) 坐标位置。

被触碰时(x坐标,y坐标)

当用户触摸精灵然后立即抬起手指时：提供相对于画布左上角的触摸 (x,y) 坐标位置。

方法

反弹(边缘数值)

使这个球形精灵弹起，就像从墙上弹起来一样。对于正常反弹，边缘数值参数应该是 到达边缘时 返回的参数。

碰撞检测(其他精灵)

表示此球形精灵和传递的其他精灵之间是否已发生碰撞，如发生则返回真。

移动到边界()

如果精灵的一部分超出边界，则将精灵移回到边界内，否则没有任何效果。

• 如果精灵太宽而无法适应画布，则会将精灵的左侧与画布的左侧对齐。

• 如果精灵太高而无法适应画布，则会将精灵的顶部与画布的顶部对齐。

移动到指定位置(x坐标,y坐标)

设置球形精灵的 x 和 y 坐标。如果 中心坐标 为 真，则 球形精灵 的中心将放置在这里；否则，球形精灵的左上角将放置在指定的坐标处。

移动到坐标(坐标)

移动球，使其原点位于指定的 x 和 y 坐标处。（与上面方法效果没有区别，仅参数形式差异）

转向指定位置(x坐标,y坐标)

转动此球形精灵方向以指向坐标为 (x, y) 的点。

转向指定对象(目标精灵)

转动此球形精灵方向以指向给定的目标精灵。新的方向将平行于连接两个精灵中心点的线。

画布

二维触摸感应矩形面板，可以在上面进行绘图和移动精灵。

背景颜色、填充色、背景图像、宽度 和 画布 的 高度 可以在界面设计视图或程序设计视图中设置。“宽度”和“高度”以像素px为单位测量，并且必须为正值。

画布上的任何位置都可以指定为一对(X, Y)值，其中：

• X 是距画布左边缘的像素数
• Y 是距画布上边缘的像素数

有一些事件可以告诉何时何地触摸了画布或拖动了精灵（球形精灵 或 球形精灵）。还有一些用于绘制点、线、圆、形状、圆弧和文本的方法。

属性

背景颜色

将画布的背景颜色指定为 alpha-red-green-blue 整数，即0xAARRGGBB。

alpha00表示完全透明，FF表示不透明。仅当没有背景图像时才显示背景颜色，即背景图像显示优先于。

背景图像

指定画布背景图像的文件名称。

背景Base64图像

设置Base64格式的背景图片。这需要 API 级别 >= 8。对于 API 级别低于 8 的设备，设置此选项最终会得到空白背景。

可移动到画布外

确定是否可以移动超出画布边界。默认为 假，通常应该是 假，提供该属性是为了向后兼容。

字体大小

指定画布上绘制的文本的字体大小。

高度

设置画布的垂直高度，以像素px为单位。

高度百分比

设置画布的垂直高度相对于整个屏幕高度的百分比。

线宽

指定在画布上绘制的线条的宽度。

填充色

将绘画颜色指定为 alpha-red-green-blue 整数，即0xAARRGGBB。

alpha00表示完全透明，FF表示不透明。

点击阈值

指定区分拖动和点击的移动阈值。

文本对齐

指定画布文本的对齐方式：

• 居中

• 正常（从 绘制文本 或 沿角度绘制文本 中的指定点开始）

• 相反（从 绘制文本 或 沿角度绘制文本 中的指定点结束）

可见性

设置画布是否显示在屏幕上，值是真则画布显示，假则隐藏。

宽度

设置画布的水平宽度，以像素px为单位。

宽度百分比

设置画布的水平宽度相对于屏幕宽度的百分比。

事件

被拖动时(起点X坐标,起点Y坐标,前点X坐标,前点Y坐标,当前X坐标,当前Y坐标,有精灵被拖动)

当用户从一个点（前点X坐标，前点Y坐标）拖动到另一点（当前X坐标，当前Y坐标）时。坐标（起点X坐标，起点Y坐标）指示用户第一次触摸屏幕的位置，有精灵被拖动表示当前有一个精灵正在被拖动（假则表示当前没有精灵正在被拖动）。

被划动时(x坐标,y坐标,速度,方向,速度X分量,速度Y分量,有精灵被划动)

当在画布上进行猛击手势（快速滑动）时：提供猛击开始的 (x,y) 坐标位置，相对于画布的左上角。

该方法还提供投射的速度（每毫秒像素数）和方向（0-360 度），以及投射矢量的 x 速度和 y 速度分量。

如果精灵位于猛击手势的起始点附近，则值有精灵被划动为 真。

被按压时(x坐标,y坐标)

当用户开始触摸精灵时（将手指放在精灵上并停留）：提供相对于画布左上角的触摸 (x,y) 坐标位置。

被松开时(x坐标,y坐标)

当用户停止触摸精灵时（在 被按压 事件后抬起手指）：提供相对于画布左上角的触摸 (x,y) 坐标位置。

被触碰时(x坐标,y坐标,有精灵被触碰)

当用户触摸精灵然后立即抬起手指时：提供相对于画布左上角的触摸 (x,y) 坐标位置。

如果同时也触摸到了精灵，则 有精灵被触碰 为 真，否则为 假。

方法

清除画布()

清除画布，但不删除背景图像（如果设置了的话）。

画弧(左,上,右,下,起始角度,扫过角度,是否包含圆心,填充)

通过从指定椭圆（由左、上、右和下指定）绘制圆弧，在画布上绘制圆弧。

向右旋转时起始角度为0，顺时针旋转时起始角度增大。

当 是否包含圆心 为 真 时，将绘制扇形而不是圆弧。

当 填充 为 真 时，将绘制填充弧（或扇形），而不仅仅是轮廓。

详细用法请参考《App Inventor 2 绘图之画布画弧(DrawArc)函数的用法》。

画圆(圆心x坐标,圆心y坐标,半径,填充)

在画布上以给定坐标为中心绘制一个具有给定半径的圆（填充参数指定是否填充）。

画直线(x1坐标,y1坐标,x2坐标,y2坐标)

在画布上给定坐标之间(从x1,y1点到x2,y2点)绘制一条线。

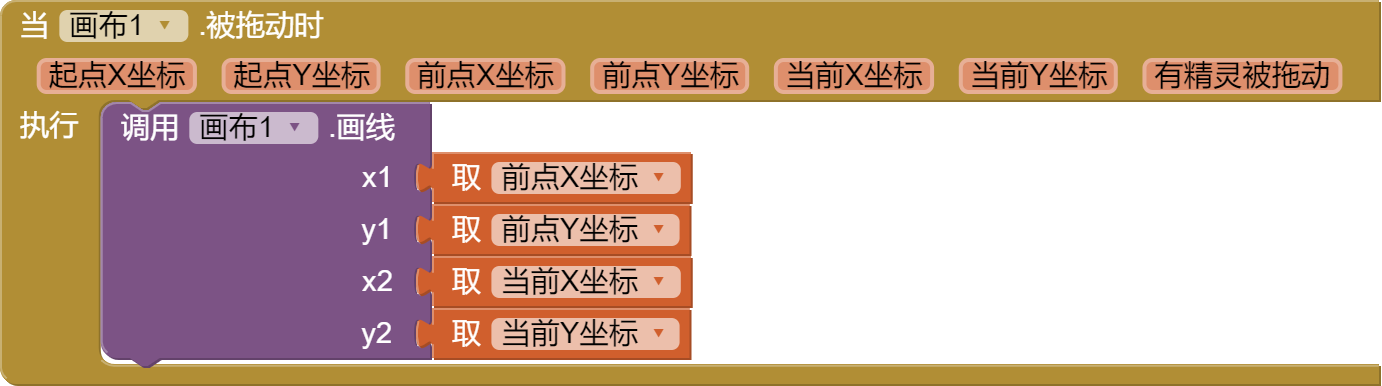

典型用法参考（实现画笔绘画功能）：

画点(x坐标,y坐标)

在画布上给定坐标处绘制一个点。

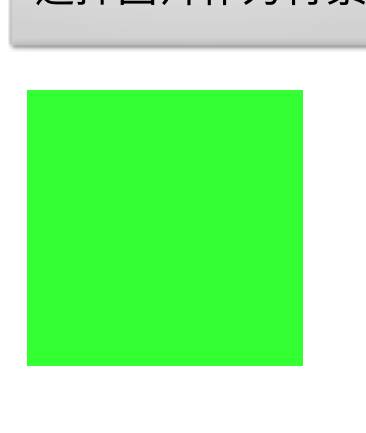

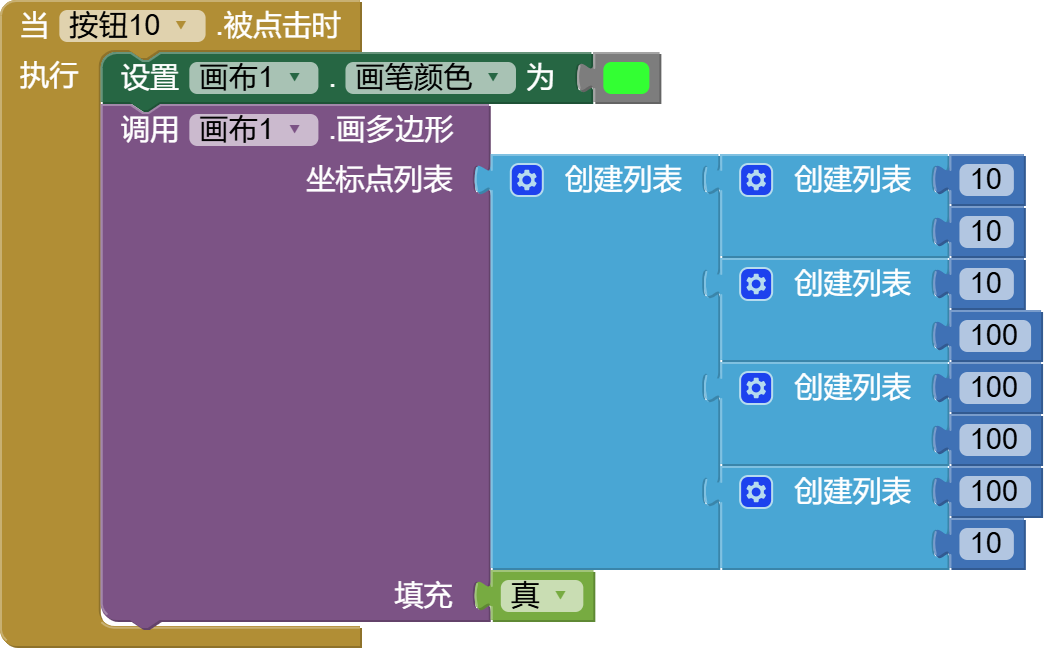

画多边形(坐标点列表,填充)

在画布上绘制多边形。

坐标点列表 应该是一个包含子列表（其中两个数字代表坐标）的列表。

第一个点和最后一个点不需要相同。例如 ((x1 y1) (x2 y2) (x3 y3)) 当 填充 为 真 时，形状将被填充颜色。

绘制文本(文本,x坐标,y坐标)

使用 字体大小 和 文本对齐 属性的值绘制相对于指定坐标的指定文本。

沿角度绘制文本(文本,x坐标,y坐标,angle)

使用 字体大小 和 文本对齐 属性的值从指定坐标开始以指定角度绘制指定文本。

获取背景像素色值(x坐标,y坐标)

获取给定坐标处像素的颜色，不包括精灵。

获取像素色值(x坐标,y坐标)

获取给定坐标处像素的颜色，包括精灵。

保存()

将此画布的图片（包括背景图像和绘制内容）保存到设备的外部存储(file:///)中。如果发生错误，将触发屏幕的 出现错误时 事件。

此函数的返回值是已保存的图片的路径。

另存为…(文件名)

将此画布的图片以指定的文件名保存到设备的外部存储文件中，文件名必须以“.jpg”、“.jpeg”或“.png”之一结尾（文件类型：JPEG 或 PNG）。

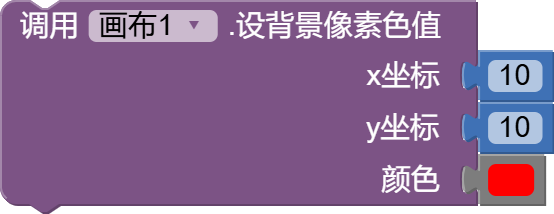

设置背景像素色值(x坐标,y坐标,颜色)

设置给定像素的颜色。如果坐标超出范围，则不会生效。

图像精灵

可以放置在 画布 上的“精灵”，它可以对触摸和拖动做出反应，与其他精灵（球形精灵 和其他 图像精灵 进行交互） ) 和 画布 的边缘，并根据其属性值移动。

它的外观是其 图片 属性中指定的图像的外观（除非其 可见性 属性是 假）。

例如，要让图像精灵每 1000 毫秒（一秒）向左移动 10 个像素，可以将 速度 属性设置为 10 (pixels)，间隔 属性设置为 1000 (毫秒)，方向 属性设置为 180 (度)，启用 属性设置为 真 。

旋转 属性为 真 的精灵将随着精灵方向的变化而旋转其图像。

检查与旋转精灵的碰撞当前会检查精灵的未旋转位置，因此对于旋转的高窄或矮宽精灵来说，碰撞检查将不准确。

任何精灵属性都可以通过程序控制随时修改。

属性

启用

控制图像精灵在其速度非零时是否移动。

方向

图像精灵 在 x 轴方向上以度数表示的方向，图示如下：

高度

图像精灵 的高度（以像素px为单位）。

间隔

更新图像精灵位置的时间间隔（以毫秒为单位）。例如，如果间隔 为 50，速度 为 10，则图像精灵将每50毫秒移动10个像素。

标记原点

使用可拖动的标记来标记图像精灵的原点。标记操作之前需要先设置图片属性。

原点X坐标

原点相对于左边缘的水平单位坐标。允许值在 [0, 1] 之间。

• 值 0.0 表示原点位于左边缘，0.5 表示原点位于中间，而 1.0 表示原点位于右边缘。

原点Y坐标

原点相对于顶部边缘的垂直单位坐标。允许值在 [0, 1] 之间。

• 值 0.0 表示原点位于顶部边缘，0.5 表示原点位于中间，1.0 表示原点位于底部边缘。


指定精灵图片的路径。

旋转

如果为 真，则精灵图像将旋转以匹配精灵的方向。

如果为 假，则当精灵改变方向时，精灵图像不会旋转。

精灵围绕其中心点旋转。

速度

图像精灵移动的速度。如果 启用 是真，图像精灵每隔间隔毫秒移动的像素数量。

可见性

设置精灵是否可见。

宽度

图像精灵 的宽度（以像素px为单位）。

X坐标

图像精灵 左边缘的水平坐标，随着 图像精灵 向右移动而增加。

Y坐标

图像精灵 上边缘的垂直坐标，随着 图像精灵 向下移动而增加。

Z坐标

图像精灵应如何相对于其他球形精灵和图像精灵分层，编号较高的层位于编号较低的层之前。

事件

被碰撞时(其他精灵)

事件将在两个启用的精灵（球形精灵或图像精灵）碰撞时触发。

请注意，检查与旋转的图像精灵碰撞当前会检查精灵的未旋转位置，因此对于旋转的高窄或矮宽精灵来说，碰撞检查将不准确。

被拖动时(起点X坐标,起点Y坐标,前点X坐标,前点Y坐标,当前X坐标,当前Y坐标)

拖动事件的处理程序。在所有调用中，“起始”坐标是第一次触摸屏幕的位置，“当前”坐标描述当前线段的端点。

在给定拖动中的第一次调用时，“前一个”坐标与起始坐标相同；随后，它们是先前调用的“当前”坐标。

请注意，除非专门调用 移动到指定位置，否则 图像精灵 实际上不会移动到任何地方以响应 被拖动 事件。

到达边缘时(边缘数值)

当图像精灵到达屏幕的边缘时调用事件处理程序。

如果随后使用该边缘数值调用 反弹方法，则精灵将从它到达的边缘开始反弹。

这里的边缘表示为一个整数，表示八个方向之一：

-4：西北	1：北	2：东北
-3：西	边缘数值	3：东
-2：西南	-1：南	4：东南

被划动时(x坐标,y坐标,速度,方向,速度X分量,速度Y分量)

当在精灵上进行猛击手势（快速滑动）时：提供猛击开始的 (x,y) 坐标位置，相对于画布的左上角。

该方法还提供投射的速度（每毫秒像素数）和方向（0-360 度），以及投射矢量的 x 速度和 y 速度分量。

结束碰撞时(其他精灵)

该事件表示一对精灵不再发生碰撞。

被按压时(x坐标,y坐标)

当用户开始触摸精灵时（将手指放在精灵上并停留）：提供相对于画布左上角的触摸 (x,y) 坐标位置。

被松开时(x坐标,y坐标)

当用户停止触摸精灵时（在 被按压 事件后抬起手指）：提供相对于画布左上角的触摸 (x,y) 坐标位置。

被触碰时(x坐标,y坐标)

当用户触摸精灵然后立即抬起手指时：提供相对于画布左上角的触摸 (x,y) 坐标位置。

方法

反弹(边缘数值)

使这个图像精灵弹起，就像从墙上弹起来一样。对于正常反弹，边缘数值参数应该是 到达边缘时 返回的参数。

碰撞检测(其他精灵)

表示此图像精灵和传递的其他精灵之间是否已发生碰撞，如发生则返回真。

移动到边界()

如果精灵的一部分超出边界，则将精灵移回到边界内，否则没有任何效果。

• 如果精灵太宽而无法适应画布，则会将精灵的左侧与画布的左侧对齐。

• 如果精灵太高而无法适应画布，则会将精灵的顶部与画布的顶部对齐。

移动到指定位置(x坐标,y坐标)

移动图像精灵使其左上角位于指定的 (x,y) 坐标处。

移动到坐标(坐标)

移动图像精灵使其原点位于指定的 (x,y) 坐标处。（与上面方法效果没有区别，仅参数形式差异）

转向指定位置(x坐标,y坐标)

转动此图像精灵方向以指向坐标为 (x, y) 的点。

转向指定对象(目标精灵)

转动此图像精灵方向以指向给定的目标精灵。新的方向将平行于连接两个精灵中心点的线。
