图表组件

目录：

1. 图表
2. 二维图表数据
3. 趋势线

图表

图表组件用于绘制其附加数据（如二维图表数据组件）的组件。有五种不同的图表类型，包括折线图、面积图、散点图、条形图和饼图，可通过类型 属性修改。

图表组件有其他可以更改外观的属性，例如 描述、启用网格。

图表的入门教程请查看《【App Inventor 2 数据可视化】使用柱状图和饼图收集数据》。

属性

背景颜色

设置图表的背景颜色，使用RGBA数值表示。

描述

指定图表内描述标签显示的文本。指定空字符串 (“”) 将不会显示标签。

启用网格

更改图表网格的可见性，如果图表类型设置为带轴的图表（适用于面积图、条形图、折线图、散点图类型，饼图不适用）。

高度

设置图表的垂直高度，以像素px为单位。

高度百分比

设置图表的垂直高度相对于整个屏幕高度的百分比。

标签列表

将图表的 x 轴标签更改为指定的列表，如果图表类型设置为带轴图表。

列表的第一个条目对应于数据的最小 x 值，第二个为最小 x 值 + 1，依此类推。

如果没有为 x 值指定标签，则使用默认值使用（该位置的轴刻度的 x 值）。

CSV字符串标签

指定要设置到图表 x 轴的标签，如果当前是一个带有 x 轴的图表。

标签被指定为逗号分隔（CSV格式）的值字符串，类似的用法参考标签列表。

启用图例

更改图表图例的可见性。

饼图半径

设置图表的饼图半径，如果当前类型是不是饼图，该值则没有效果。

类型

指定图表的类型，它决定如何可视化数据。

可见性

设置图表是否显示在屏幕上，值是真则图表显示，假则隐藏。

宽度

设置图表的水平宽度，以像素px为单位。

宽度百分比

设置图表的水平宽度相对于屏幕宽度的百分比。

事件

数据点被点击时(数据序列,x坐标,y坐标)

指示用户单击图表中的数据点，返回指定点的 x轴 和 y轴值。

方法

无

二维图表数据

二维图表数据组件表示图表组件中的单个二维数据序列。例如：如果是折线图，则为一条线；如果是条形图，则为一条条形图图表。

数据组件负责处理图表的数据，数据组件的点对应 x 和 y 值。可以将该组件拖到图表上，也就是将其直接附加到图表组件上。

属性

颜色

指定数据序列的颜色，使用RGBA数值表示。

颜色列表

指定数据序列的RGBA颜色数值列表。

如果数据多于颜色，颜色将交替显示。例如，如果有红色和蓝色两种颜色，则颜色顺序为：红、蓝、红、蓝…

数据文件x列

从 数据文件 组件导入数据时， 数据源 使用的值。

这个值表示数据文件中用于 x 条目的列数据序列。例如，如果列的第一个值是“时间”，并且指定了“时间”列值，将使用该列用于 x 值。

如果未指定值，则使用默认值生成 x 值。

数据文件y列

从 数据文件 组件导入数据时， 数据源 使用的值。

这个值表示数据文件中用于 y 条目的列数据序列。例如，如果列的第一个值为“温度”，并且指定了“温度”列值，将使用该列 y 值。

如果未指定值，则使用默认值生成 y 值。

数据源键标识符

为附加数据源导入的值设置键标识符。类似 微数据库 组件的标签，使用它标识具体的值。

该属性是“界面设计”视图专用的属性，应在设置图表数据组件的数据源后修改成相应的标识值。

每种兼容数据源的适用值的完整列表如下：

• 对于 微数据库 和 云数据库，这是标签值。
• 对于 加速度传感器，该值应为以下之一：X Y 或 Z
• 对于 陀螺仪传感器，该值应为以下之一：X Y 或 Z
• 对于 位置传感器，该值应为以下之一：纬度、经度、高度或速度
• 对于 方向传感器，该值应为以下之一：俯仰角、方位角或横滚角
• 对于 计步器，该值应为以下之一：行走步数、简单步数或距离
• 对于 距离传感器，该值应为距离。

• 对于 蓝牙客户端，该值表示要从该值中删除的前缀。

  例如，如果值的格式为“t:12”，则前缀可以指定为“t:”，然后前缀将从数据中删除。如果是纯数值的话，则不能指定任何值。

元素来自键值对

用于数据序列的逗号分隔（CSV）元素列表。值格式化如下：x1,y1,x2,y2,x3,y3。值成对获取， x 和 y 值形成一个条目。

标签

指定数据序列标签的文本。

线型

更改数据序列的线的类型，前提是数据组件附加到基于折线的图表（适用于面积图和折线图）。

有效类型包括折线、曲线、阶梯。

点型

更改数据序列的点的形状，前提是数据组件附加到散点图的图表。

有效类型包括圆形、方形、三角、十字、叉号。

数据源

设置数据组件的数据源。有效的选择包括：加速度传感器、蓝牙客户端、云数据库、数据文件、陀螺仪传感器、位置传感器、方向传感器、计步器、距离传感器、微数据库 和 Web客户端。

数据源 值还需要有效的 DataSourceValue、WebColumn 或 DataFileColumn 属性，取决于附加的数据源的类型（更改数据源后，所需的属性会显示在“属性”菜单中）。

如果 数据源键标识符 标识的数据在附加的数据源组件中更新，然后数据也会在图表数据组件中更新。

使用电子表格头

如果选中，电子表格的第一行将用于解释 x 和 y 列值。 否则，x 和 y 列应该是列引用，例如 A 或 B。

电子表格X列

设置要从附加的电子表格组件中解析 x 列的值。如果未指定列，则会生成 x 列值的默认值。

电子表格Y列

设置要从附加的电子表格组件中解析 y 列的值。如果未指定列，则会生成 y 列值的默认值。

Web客户端X列

从 Web客户端 组件源导入数据时使用的值。该值表示来自 Web客户端 的用于数据系列 x 条目的列。例如，如果以 JSON 格式检索 Web客户端 内容，并且存在带有“Time”标签的数组，则可以指定“Time”列值以使用该数组。

Web客户端Y列

从 Web客户端 组件源导入数据时使用的值。该值表示来自 Web客户端 的用于数据系列 y 条目的列。 例如，如果以 JSON 格式检索 Web客户端 内容，并且存在带有“Temperature”标签的数组，则可以指定“Temperature”列值以使用该数组。

事件

数据点被点击时(x坐标,y坐标)

指示用户单击图表中的数据点，返回指定点的 x轴 和 y轴值。

方法

添加数据点(x,y)

添加具有指定 x 和 y 值的条目。 值可以指定为文本或数字。 对于折线图、散点图、面积图和条形图，两个值都应代表数字。

对于条形图，x 值四舍五入到最接近的整数。

对于饼图，x 值是文本值。

删除数据点(x,y)

删除具有指定 x 和 y 值的条目（前提是该条目存在）。

有关有效条目值的说明，请参阅 添加数据点。

改变数据源(source,keyValue)

将组件的数据源更改为具有指定键值的指定组件源。

请参阅 数据源 属性了解适用的组件。

请参阅 数据源键标识符 属性了解 keyValue 的解释。

对于 数据文件 和 Web客户端 组件，keyValue 应为 CSV 格式的字符串，其中第一个值对应于 x 列，第二个值对应于 y 值。

清除数据序列()

从数据系列中删除所有条目。

数据点是否存在(x,y)

返回一个布尔值，指定是否存在具有指定 x 和 y 值的条目。 如果该值存在，则返回布尔值 真，否则返回 假。

有关有效条目值的说明，请参阅 添加数据点。

获取所有数据点()

返回数据系列的所有条目。

返回的值是一个列表，其中列表的每个元素都是按顺序包含条目值的列表。

获取X值数据点(x)

返回与指定 x 值匹配的数据系列的所有条目。

有关返回列表格式的说明，请参阅 获取所有数据点

获取Y值数据点(y)

返回与指定 y 值匹配的数据系列的所有条目。

有关返回列表格式的说明，请参阅 获取所有数据点

从云数据库导入(云数据库,标签)

通过获取指定标签值标识的值，从指定的 云数据库 组件导入数据。

预期的 云数据库 值是一个列表，其格式与 从列表导入 中描述的相同。

不覆盖任何数据。

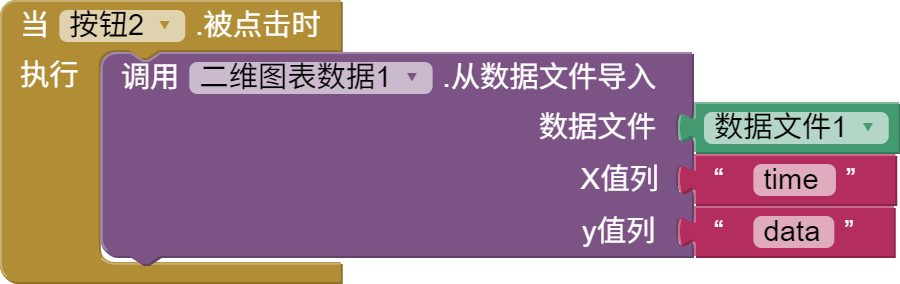

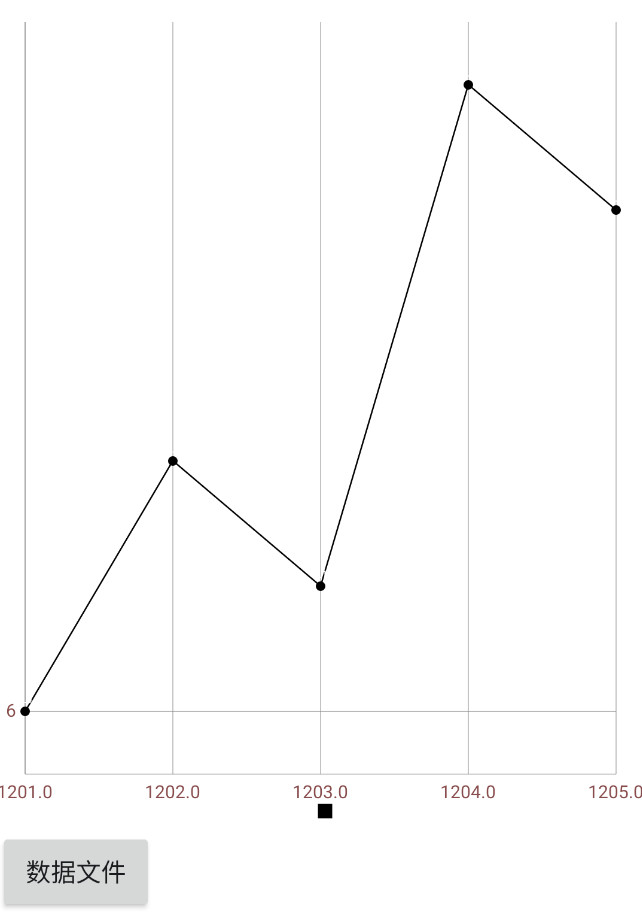

从数据文件导入(数据文件,x值列,y值列)

通过采用指定的 x 列作为 x 值以及指定的 y 列作为 y 值，从指定的 数据文件 组件导入数据。 数据文件 的源文件应为 CSV 或 JSON 文件。

对任何列参数传递空测试将导致使用默认值，即条目的索引。对于第一个条目，默认值为 1，对于第二个条目，默认值为 2，依此类推。

从列表导入(list)

将指定列表参数中的数据导入到数据序列中。

该列表预计包含也是列表的元素。 每个列表元素预计有 2 个值，第一个是 x 值，第二个是 y 值。

无效的列表条目将被简单地跳过。

现有数据不会被清除。

从电子表格导入(sheet,xColumn,yColumn,useHeaders)

通过将指定的 x 列作为 x 值，将指定的 y 列作为 y 值，从指定的电子表格组件导入数据。

在调用此函数之前，必须调用电子表格组件的 ReadSheet 方法来加载数据。 不需要在电子表格组件中使用 GotSheet 事件。

空列填充默认值（1、2、3、… 对于条目 1、2、3、…）。

从微数据库导入(tinyDB,tag)

通过获取指定标签值标识的值，从指定的 微数据库 组件导入数据。

预期的 微数据库 值是一个列表，其格式与 从列表导入 中描述的相同。

不覆盖任何数据。

从Web客户端导入(web,xValueColumn,yValueColumn)

通过将指定的 x 列作为 x 值，将指定的 y 列作为 y 值，从指定的 Web客户端 组件导入数据。 在调用此函数之前，必须调用 Web客户端 组件的 Get 方法来加载数据。 无需在 Web 组件中使用 gotValue 事件。

Web客户端 组件的预期响应是 JSON 或 CSV 格式的文件，以便此函数正常工作。

空列填充默认值（1、2、3、… 对于条目 1、2、3、…）。

删除数据源()

从图表数据组件中删除当前附加的数据源。

这样做将导致不再发送来自数据源的更新，但是，当前数据不会被删除。

趋势线

趋势线组件可用于可视化由 二维图表数据 组件表示的数据系列的趋势。必须将其添加到 图表 组件。要关联 二维图表数据 实例，请在应用程序的设计视图中设置 图表数据 属性，或使用设置代码块。如果关联的 二维图表数据 发生变化，趋势线将自动更新。

趋势线有四种模型：线性、二次、对数和指数。根据您使用的模型，趋势线组件的某些属性将提供相关值。

• 线性：y = m*x + b，其中 m 为线性系数，b 为 Y 截距
• 二次：y = a*x² + b*x + c，其中 a 为二次系数，b 为线性系数，c 为 Y 截距
• 对数：y = a + b*ln(x)，其中 a 为对数常数，b 为对数系数
• 指数：y = a*b^x，其中 a 为指数系数，b 为指数基数

对于所有模型，r² 相关性将通过 拟合系数 属性块报告。

注：此组件对AI伴侣要求最低版本为v2.70 (旧版本请扫码升级：帮助 -> AI伴侣信息)，编译为apk则不受限制安装后可正常运行。

属性

图表数据

要计算最佳拟合线的数据系列。

颜色

最佳拟合线的颜色。

相关系数

趋势线与数据的相关系数。

指数项底数

方程 y = a*b^x 中指数项的底数。

指数项系数

方程 y = a*b^x 中指数项的系数。

拓展

是否将最佳拟合线延伸至数据之外。

线性系数

趋势线中线性项的系数。

对数系数

方程 y = a + b*ln(x) 中对数项的系数。

对数常数

对数方程 y = a + b*ln(x) 中的常数项。

模型

用于最佳拟合线的模型。

预测

对趋势线的预测。

二次系数

趋势线中二次项的系数（如果有）。

拟合系数

趋势线的拟合系数R平方。

结果

获取最佳拟合线计算的最新值的副本。

线条样式

最佳拟合线的线的样式。

线条宽度

最佳拟合线的线的宽度。

可见性

最佳拟合线是否可见。

X轴交点

趋势线与X轴的交点（若有）。可能的值有NaN（不相交时），单个数值（只有一个交点）或者多个值的列表。

Y轴交点

趋势线的Y轴交点（常数项）。

事件

已更新(结果)

表示最佳拟合线已更新的事件。

方法

断开数据集()

断开与趋势线关联的数据集。

获取结果值(值)

获取最佳拟合线的计算值，该值根据使用的模型不同而变化。例如，线型模型会有斜率和Y交点，而平方模型有x^2，斜率和交点。
